超声波热量表如何接线

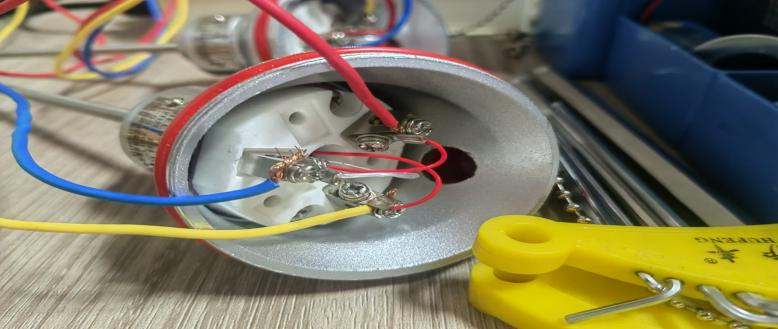

1、温度传感器的接线方式

两根红线和一根白线，白线是地线，其他两根红线不分正负。

2、热量表内部接线方式

*里面的蓝线是接在温度传感器的地线上，而红黄是接在温度传感器的两根红色线上，下面的红黄线是连接采集箱的RS485的线

3、热量表表体接线

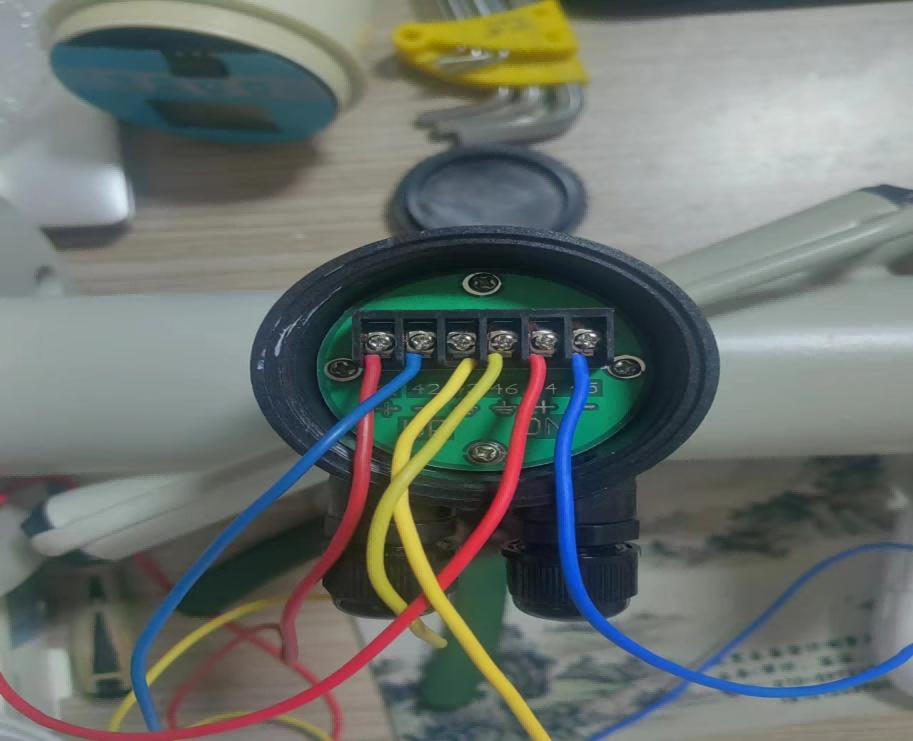

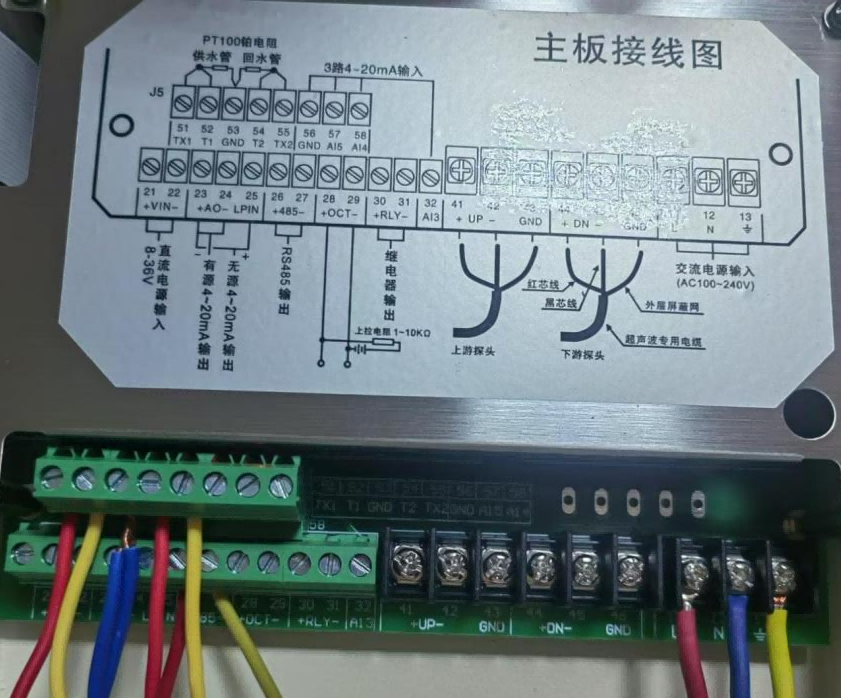

六根线分别对应，热量表的41.42.43.44.45.46，六个序号。也就是up±和on±，已经两个GND地线

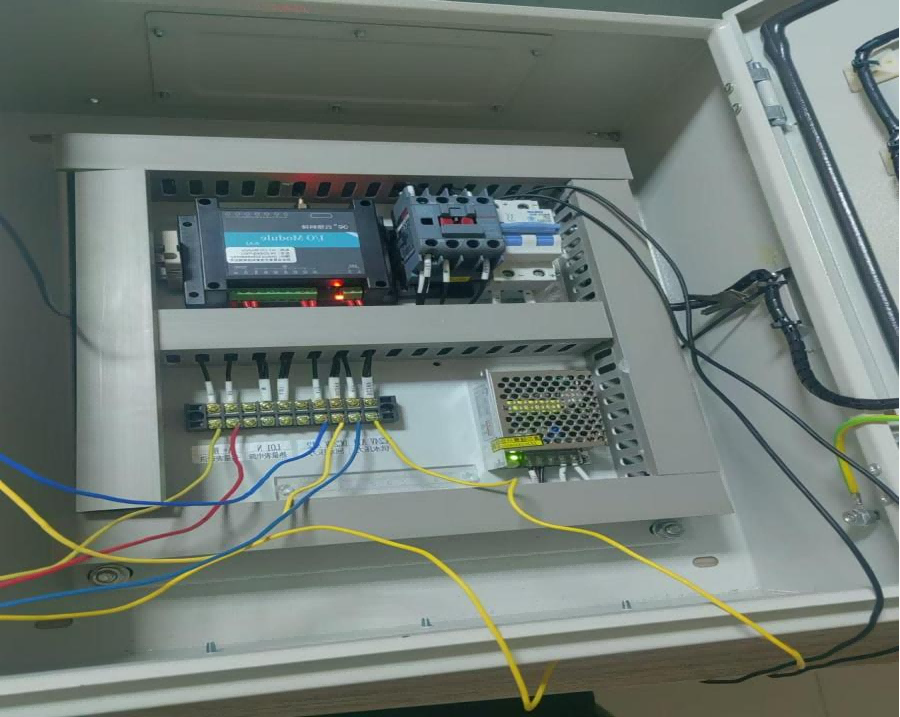

4、采集箱接线

红黄线对应就是热量表RS485里面的红线和黄线。分别代表正负，蓝线和黄线是压力传感器的接线。

压力传感器的接线是1为正2为，负他们两个正好为对角接线，采集箱里面的黄线对应为传感器里面的1，而蓝线对应的为传感器里面的2。

热量表

06是查看温度

63选择协议 module bus strop

在返回21菜单选择确定，如果是两个热量表接同一个采集箱那么两个热量表的站号需要设置同一个1一个2，这样便于区分。
